Opis proizvoda

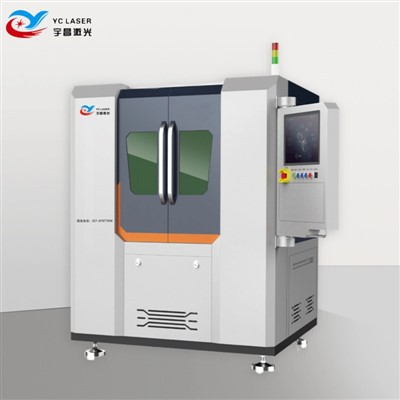

Ovaj -stroj za lasersko rezanje keramike malog formata sustav je laserske precizne strojne obrade dizajniran posebno za obradu malih-veličina, visoke-preciznosti keramičkih i elektroničkih podloga. Integrira fiber laser visokih-učinkovitosti, preciznu mramornu platformu, linearni motorni pogon i nanometarsku-kontrolu zatvorene-petlje. Unutar kompaktnog područja manjeg ili jednakog 300×400 mm, postiže točnost ponovljivosti od ±5 μm, što ga čini idealnim za obradu keramičkih podloga, mikro-keramičkih komponenti, preciznih kalupa i malih keramičkih uređaja nove energije. Posebno je prikladan za korištenje u uredima ili laboratorijima na katu.
Naše prednosti
Precizni laserski izvor, vrhunska kvaliteta obrade
YCLASER keramički laserski stroj za rezanje malog formata koristi posebno dizajniran vlaknasti laser od 1060–1080 nm s izvrsnom kvalitetom snopa (superiorna M² vrijednost) i fino fokusiranom točkom. Ovaj stroj osigurava glatke rubove za rezanje i bušenje bez -strugotina,-sutosti s minimalnom zonom-zahvaćene toplinom, pružajući konstantno visoku kvalitetu obrade.
01
Fleksibilne mogućnosti napajanja
Naš stroj podržava puni raspon snage od 150 W do 1000 W vlaknastih lasera, omogućujući precizno usklađivanje s različitim debljinama materijala i zahtjevima učinkovitosti obrade. Od ultra-rezanja mikro-rupa do obrade debelih keramičkih ploča, YCLASER sustav pruža sveobuhvatnu pokrivenost primjene.
02
Visoko{0}}kruta platforma s izvrsnim dinamičkim performansama
Integrirana struktura s dvo-pogonskim mramornim portalom: baza od prirodnog mramora osigurava izvrsnu toplinsku stabilnost i otpornost na udarce; dvostruki-pogonski dizajn portala značajno poboljšava krutost i točnost sinkronizacije pod velikim-kretanjem brzine.
03
Sustav izravnog pogona-linearnog motora:
Ovaj laserski stroj opremljen je linearnim motorom magnetske levitacije i rešetkastim ravnalom ultra-visoke-razlučivosti od 0,5 μm, tvoreći potpuno zatvoreni-kontrolni sustav petlje. Postiže veliku-brzinu kretanja do 50 m/min i ultra-visoku ponovljivost točnosti pozicioniranja od ±5 μm, u potpunosti ispunjavajući stroge zahtjeve nizova mikro-rupa i složene konturne obrade.
04
Inteligentna integracija za fleksibilne aplikacije:
Može se neprimjetno integrirati sa CCD sustavom za pozicioniranje, automatski identificirajući rubove materijala, točke označavanja ili unutarnje krugove, lako upravljajući preciznom strojnom obradom materijala kao što su metalizirana keramika i bakar-aluminijske podloge, poboljšavajući učinak obrade i učinkovitost složenih proizvoda.
05
Tehnički podaci
|
Artikal |
Parametar |
|
Laserska valna duljina |
1060-1080 nm |
|
Snaga lasera |
150W-1000W (opcionalno) |
|
Širina rezanja |
Manje od ili jednako 300*400 mm |
|
Debljina rezanja |
0,2-10 mm |
|
Ponovljivost osi X/Y |
±5um |
|
Brzina obrade |
0-2000 mm/min |
|
Maksimalna brzina putovanja |
50m/min |
|
Maksimalno ubrzanje |
±0,01-0,02 mm |
|
Točnost tablice |
Manje od ili jednako 0,015 mm |
|
Metoda prijenosa |
Uvezeni linearni motor +0.5um rešetkasto ravnalo |
|
Ukupna snaga stroja (bez ventilatora) |
Manje od ili jednako 5KW |
|
Ukupna težina stroja |
1200KG |
|
Vanjske dimenzije (D*Š*V) |
1200*1500*1850 mm |
Tipične primjene obrade
Precizno rezanje, bušenje i oblikovanje keramičkih pločica (DCB, DPC, AMB), podloga za pakiranje čipova i LTCC/HTCC keramičkih pločica.
Keramičke stražnje ploče/-okviri za mobilne telefone, strukturne komponente za pametne nosive uređaje, minijaturne akustične keramičke komponente i keramičke baze za LED senzore.
Rezanje i bušenje malih keramičkih brtvenih prstenova i minijaturnih keramičkih uzoraka za znanstvena istraživanja.
4. Nova energija i poluvodiči:
Keramičke bipolarne ploče za vodikove gorivne ćelije, keramičke jezgre za automobilske senzore, fotonaponske keramičke vakuumske čašice i mali -keramički dijelovi za poluvodičku opremu.
Ova je oprema posebno dizajnirana za polja s iznimno visokim zahtjevima za preciznošću i učinkovitošću prostora. Molimo kontaktirajte nas za prilagođeno ispitivanje procesa i detaljne tehničke informacije.
